A série 58EYAxx de amplificadores de fibra dopados com ítrio é um amplificador de fibra de alta potência com múltiplas saídas e largura de banda espectral de ganho entre 1545 e 1560 nm. É concebido principalmente para aplicações em CATV ou em canais consecutivos de 1 a 8 bandas (comprimentos de onda ITU). Oferece uma solução flexível e economicamente eficiente para cobertura FTTH em larga escala nas principais cidades em sistemas CATV.
O 58EYAxx pode alcançar a transmissão de sinal de TV a cabo em um único comprimento de onda ou implementar um projeto de transmissão trifásica em fibra única por meio do FWDM embutido. É um dispositivo importante para a construção de redes de transmissão em fibra de grande e médio porte para CATV.
|
Item |
Unidade |
Parâmetros Técnicos |
Observações |
|||
|
Comprimento de onda de operação CATV |
nm |
1545~1560 |
Comprimento de onda central: 1550 nm |
|||
|
Comprimento de onda de operação PON OLT |
nm |
1310/1490 |
Personalizável 1270/157 |
|||
|
Faixa de potência óptica de entrada CATV |
dBm |
-10 dBm a +10 dBm |
Recomendado: 0 dBm a +3 dBm |
|||
|
Potência óptica total máxima de saída |
dBm |
41 |
|
|||
|
Estabilidade da potência de saída |
dB |
±0.1 |
|
|||
|
Fator de ruído |
dB |
≤6 |
|
|||
|
perda de reflexão |
Extremidade de entrada |
dB |
≥45 |
|
||
|
|
Terminal de saída |
dB |
≥45 |
|
||
|
OSW |
Número de portas de entrada |
|
2 |
Funções opcionais |
||
|
|
Perda de Inserção |
dB |
≤1.3 |
|
||
|
|
Tempo de mudança |
s |
＜0.5 |
|
||
|
Porta de saída |
Porta direta |
SC |
- Não. |
16，32 |
Funções opcionais |
|
|
Cada valor de potência de saída |
dBm |
13~23 |
|
|||
|
Tipo de conector óptico |
|
SC/APC; SC/PC; LC/APC; LC/PC |
personalizável |
|||
|
C/N |
dB |
≥50 |
As condições de ensaio devem ser realizadas conforme a norma GD/J115-2020. |
|||
|
C/CTB |
dB |
≥65 |
|
|||
|
C/CSO |
dB |
≥65 |
|
|||
|
Tensão de alimentação |
V |
CA: 90 V ~ 265 V, 50/60 Hz |
Opcional com alimentação CC (36 ~ 72 V) |
|||
|
Consumo total de energia |
A |
≤150 |
|
|||
|
Faixa de temperatura de operação |
℃ |
-5-+50 |
|
|||
|
Umidade Relativa Máxima de Operação |
% |
Máximo de 95 % sem condensação |
|
|||
|
Intervalo de temperatura de armazenamento |
℃ |
-40~+80 |
|
|||
|
Umidade relativa máxima de armazenamento |
% |
Máximo de 95 % sem condensação |
|
|||
|
Dimensões totais do chassi |
mm |
480 (L) × 430 (P) × 89 (A) |
O tamanho não inclui as alças |
|||
|

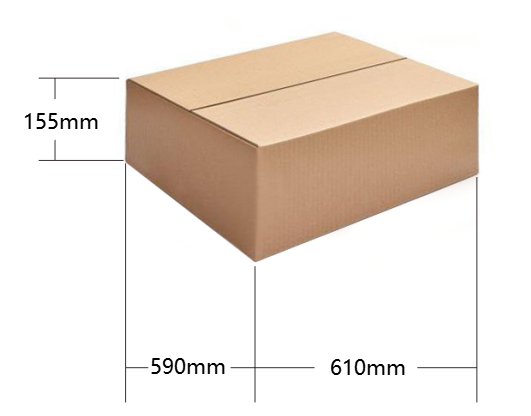

Dimensões da embalagem (uma unidade) |
mm |
610(L)*590(P)*155(A) |
||||
58EYA2 – Número de portas * Potência por porta – Tipo de conector de entrada + Tensão da fonte de alimentação principal + Tensão da fonte de alimentação auxiliar + Tipo de conector de saída – Com divisão por comprimento de onda + Tipo de conector de divisão por comprimento de onda (Observação: não preencher quando a caixa preta não tiver requisitos de pedido.)
Exemplo de modelo: 58EYA2-32*22-SA22SA-WSP
De acordo com o modelo do equipamento, este dispositivo é um amplificador de fibra dopado com itérbio-érbio de alta potência da série 58, com 32 portas de saída, cada uma fornecendo 22 dBm. O conector de entrada é SC/APC, e tanto a fonte de alimentação principal quanto a auxiliar operam em 220 V. Os conectores de saída são SC/APC, e o dispositivo inclui um módulo WDM com conectores WDM SC/PC.
