مُضخِّم الألياف المُدوَّبة بالإربيوم: مبدأ العمل، والكاسب، والاستخدامات

مُضخِّم الألياف المُشَبَّعة بالإربيوم (EDFA) يُعَدُّ مُضخِّم الألياف المُشَبَّعة بالإربيوم (EDFA) إحدى أكثر التقنيات ثورةً في مجال الاتصالات الضوئية الحالية. وقد أصبح هذا المُضخِّم متاحًا تجاريًّا منذ أوائل التسعينيات، وأحدث تحوُّلًا جذريًّا في شبكات الكابلات الضوئية للمسافات الطويلة، من خلال توفير تضخيم إشاراتٍ ضوئيةٍ بالكامل دون الحاجة إلى إعادة توليد إلكتروضوئي مكلِّف. وشركة شاندونغ وانشو للمعدات البصرية المحدودة هي شركة مصنِّعة متخصِّصة لمعدات الاتصالات الضوئية، وتلتزم بتقديم حلول شاملة واحدة للتواصل الشبكي ومُضخِّمات الألياف الضوئية، وتتضمن منتجاتها الرئيسية مُضخِّمات EDFA وEYDFA.

مبدأ عمل مُضخِّم الألياف المُشَبَّعة بالإربيوم (EDFA)

يَستند مُضخِّم الألياف المُدوَّبة بعنصر الإربيوم إلى مبادئ فيزياء الليزر وعلم الطيف للعناصر النادرة. ويتكون وسط التكبير من قطعة قصيرة من الألياف البصرية السيليكا المُدوَّبة بأيونات الإربيوم ثلاثية التكافؤ (Er³⁺). ويمكن إثارة هذه الأيونات إلى مستويات طاقة أعلى باستخدام ليزر ديود عند طول موجي ٩٨٠ نانومتر أو ١٤٨٠ نانومتر، ما يؤدي إلى انقلاب في توزيع السكان الذري.

وتُنتج الأيونات المُثارة، بفعل الانبعاث المُحفَّز، فوتونات متماسكة عند نفس الطول الموجي والطور والاتجاه مثل فوتونات الإشارة الداخلة عندما تمر عبر الألياف المُدوَّبة، شرط أن تكون ضمن نطاق C (١٥٣٠–١٥٦٥ نانومتر). ويؤدي هذا العملية إلى تحقيق تكبير بصري دون تحويل الإشارة كهربائيًّا، وهي خاصية جوهرية تجعل مضخمات EDFAs مناسبة للاستخدام في أنظمة التعدد بالتقسيم الطولي (WDM). كما يُخفَّف التداخل بين قنوات الطول الموجي المُضخَّمة في وقت واحد بسبب طول عمر الحالة العليا (عدة ملي ثانية) للمستوى ⁴I₁₃/₂.

خصائص تكبير EDFAs

تكبير EDFAs يُعَدُّ هذا أحد المعايير المهمة التي تؤثر في أداء المضخِّم في مختلف التطبيقات. وتتراوح مكاسب الإشارات الصغيرة النموذجية بين ٢٠ و٤٠ ديسيبل، وقد تصل إلى ٢٠ ديسيبل-ميليواط أو أكثر في التكوينات المُعزِّزة. وفي تطبيقات نظام التعدد بالتقسيم على الطول الموجي الكثيف (DWDM) ذات المتطلبات العالية جدًّا، يتيح مضخِّم الألياف المُشَبَّعة بالإربيوم (EDFA) من شركة شاندونغ وانشوو تحقيق مكاسب عالية تصل إلى ٤٠ ديسيبل وقدرة خرج تصل إلى ٢٦ ديسيبل-ميليواط.

يمتد طيف المكاسب الخاص بمضخِّم الألياف المُشَبَّعة بالإربيوم (EDFA) على نطاق يبلغ حوالي ٣٥ نانومتر في الحزمة القياسية (C-band) ما بين ١٥٣٠ و١٥٦٥ نانومتر، ويمكن توسيعه ليشمل الحزمة (L-band) ما بين ١٥٦٥ و١٦٢٥ نانومتر عبر ضخٍّ مناسبٍ وتصميمٍ دقيقٍ للألياف. لكن الألياف المُشَبَّعة بالإربيوم غير المعالَجة تمتلك طيف مكاسب غير متجانس، مما يستلزم استخدام مرشحات تسوية المكاسب في أنظمة التعدد بالتقسيم على الطول الموجي (WDM). ولحل هذه المشكلة، تعتمد شركة شاندونغ وانشوو تقنية متقدمة لتسوية المكاسب، وتُحسِّن تصميم الألياف المُشَبَّعة بالإربيوم، وتستخدم معادلات المكاسب لتحقيق خصائص مكاسب مسطحة عبر النطاق التشغيلي.

تطبيقات مضخِّم الألياف المُشَبَّعة بالإربيوم (EDFA) في الشبكات الحديثة

تطبيقات EDFA يمكن توسيع هذه التطبيقات لتشمل مجالات عديدة في الاتصالات الضوئية وغيرها من الاستخدامات. ومن أبرز هذه التطبيقات:

الاتصالات السلكية واللاسلكية لمسافات طويلة والغاطسة: تُستخدَم مُضخِّمات الإerbium المُدوَّرة بالليزر (EDFAs) على طول خطوط النقل على امتداد مئات الكيلومترات كمضخِّمات في روابط البيانات العابرة للمحيطات التي تنقل تيرابتات في الثانية.

شبكات المدن المتعددة الأطوال الموجية (WDM): لتوفير مراحل التقوية الأولية والمسبقة لزيادة مدى الشبكة وسعتها.

أنظمة التعدد الطولي الكثيف (DWDM): تقوية الإشارات ذات الضوضاء المنخفضة (عادةً ٤٫٥ ديسيبل) والعالية الكسب في نطاقي C وL.

أنظمة الاستشعار القائمة على الألياف الضوئية: مصدر ضوئي عالي القدرة ومنخفض الضوضاء لتطبيقات الاستشعار الموزَّع بالاهتزاز (DVS) والاستشعار الموزَّع بالصوت (DAS).

الاختبار والقياس البصري: مُقاييس الانعكاس الزمنية البصرية ومجموعات البحث البصرية.

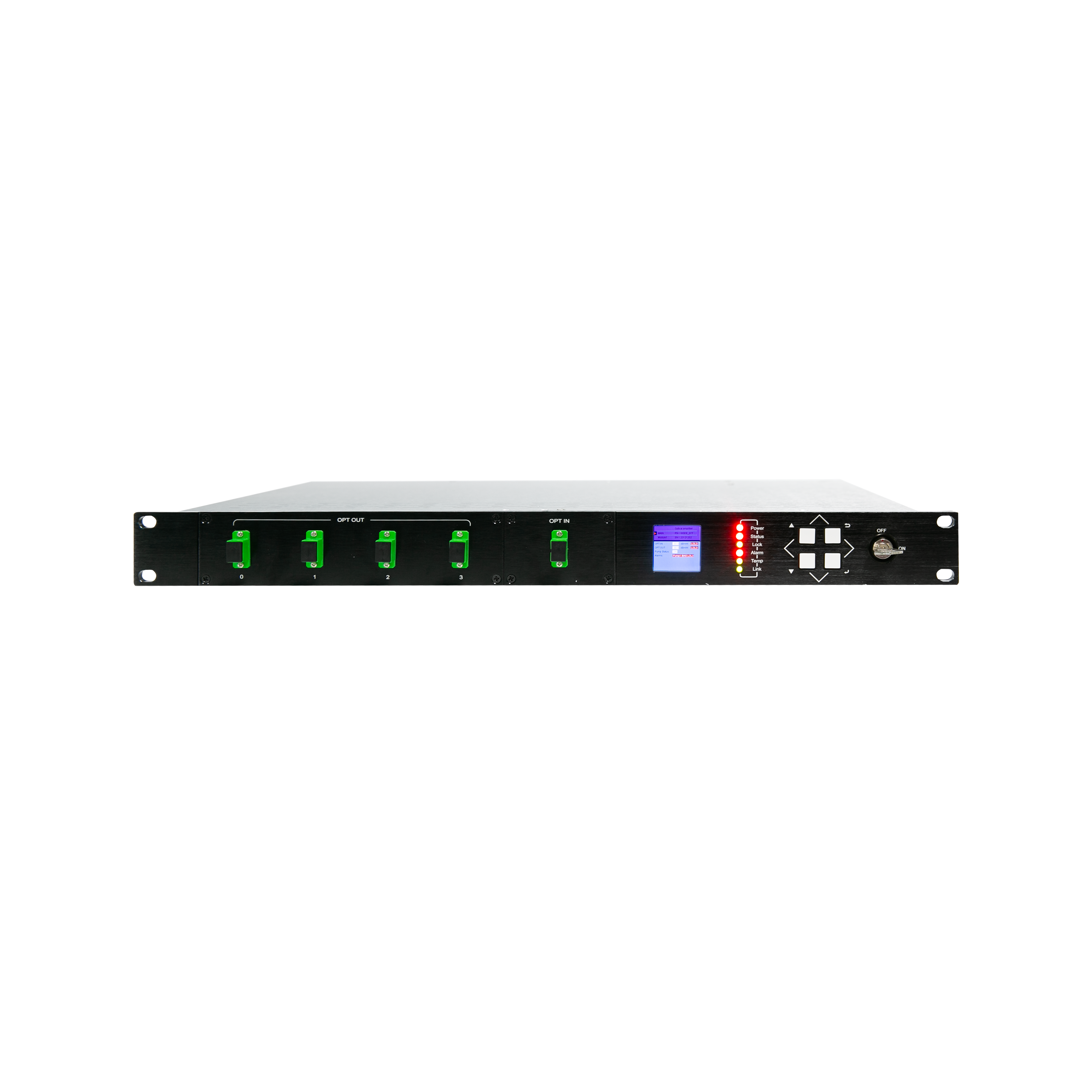

تضم خطوط منتجات شاندونغ وانشواو مضخمات الألياف المُدوَّبة بالإربيوم المصغَّرة لأنظمة مدمجة، ومضخمات الألياف المُدوَّبة بالإربيوم للأنظمة متعددة القياسات الطولية الكثيفة (DWDM)، ومضخمات الألياف المُدوَّبة بالإربيوم للأنظمة المحافظة على الاستقطاب (PM)، ومضخمات الألياف الإربيوم-اليتربيوم عالية القدرة (EYDFA)، والتي يمكن أن تقدِّم قوة خرج تصل إلى ١٠ واط.

الخاتمة

وباختصار، يُعَدُّ مضخَّم الألياف المُدوَّب بالإربيوم مكوِّنًا أساسيًّا في الشبكات الضوئية اليوم، بفضل مرونته الاستثنائية في نطاق الأطوال الموجية، وأدائه الممتاز في ما يتعلَّق بالضجيج والكاسب. وتتمحور شركة شاندونغ وانشواو للمعدات البصرية والإلكترونية المحدودة حول البحث والتطوير المستقل والتصنيع الذكي، لتوفير حلول مضخَّمات الألياف المُدوَّبة بالإربيوم عالية الأداء التي تلبِّي المتطلبات العالية للبنية التحتية للاتصالات في عصرنا الحاضر. فمنذ ١٢ ورشة تنقية من الدرجة العليا وحتى خطوط الإنتاج الآلية الكاملة للتجميع السطحي (SMT)، ولحام الموجات، والتجميع، وإنتاج الأجهزة، تضمن نظم إنتاجنا الشاملة جودة المنتجات وموثوقيتها وسرعة تسليمها للعملاء في جميع أنحاء العالم.
